◈ 영구자석을 이용한 컴퍼스 장치

Compass device using permanent magnet

​

​

​



​

​

​

▶ 원을 그릴 때 사용하는 컴퍼스는 두개의 팔이 회동되게 하며 하나에는 중심축으로 핀이 형성되며 다른 하나의 팔에는 필기구를 삽입하여 설치되어 회전시키면 중심축에서 펜이 회전되면서 원이 그려지게 된다. 이 컴퍼스의 문제는 중심축이 흔들리면서 고정되지 않는 문제점이 있다.

​

​

​





​

​

▶ 본 발명은 상기와 같은 문제를 해결하기 위해 핀 위에 자석이 고정되어 회전되어 원이 그려지게 하는데 그 목적이 있다.

​

​

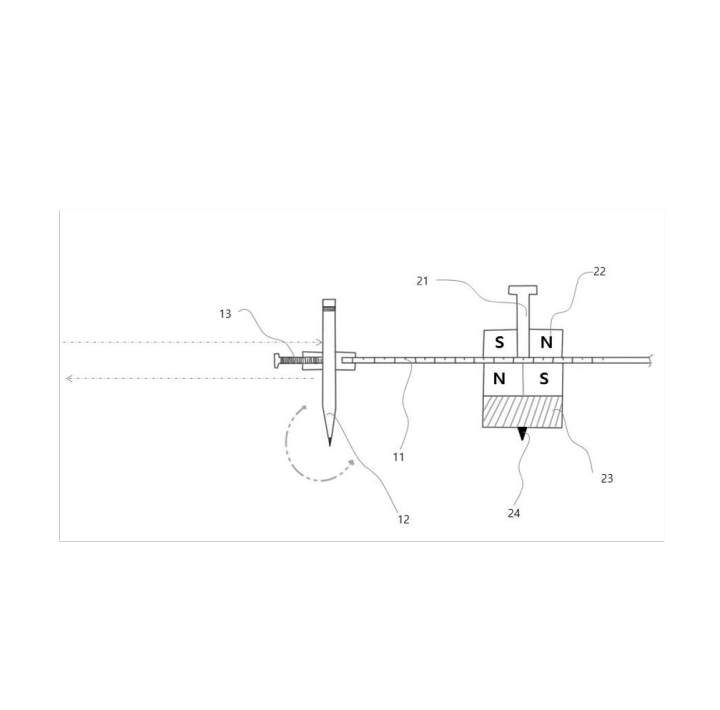

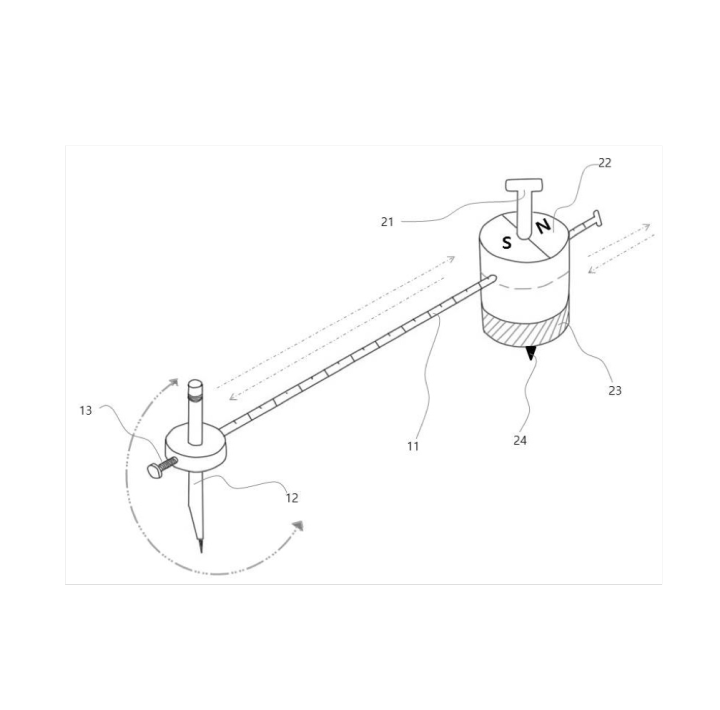

▶ 영구자석을 이용한 컴퍼스장치는 고정하는 핀 위에 중심축을 두어 중심축 좌우에 N극과 S극으로 구성된 자석을 배치하며 아래 영구자석으로 지지하여 컴퍼스 자가 회전하면서 원이 그려지게 하도록 한다.

​

​

​



영구자석을 이용한 컴퍼스 장치

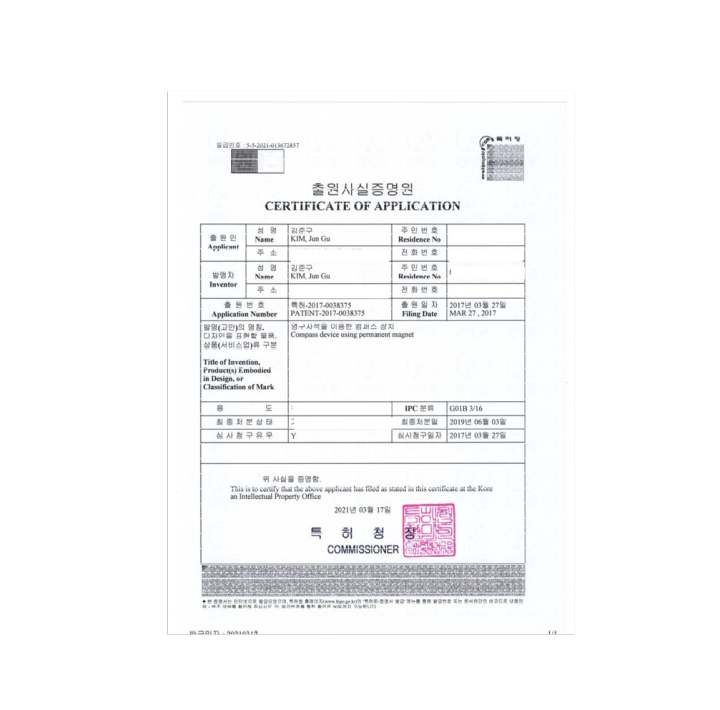

출원번호: 특허-2017-0038375

출원일자: 2017년 3월 27일

​

​

▶ 중심축 위에 영구자석과 자석을 배치하여 자석의 회전력으로 원을 그릴 수 있어 일반적인 핀을 사용하는 컴퍼스장치보다 흔들리지 않으며 빠르게 원을 그릴 수 있는 효과가 있다.
