◈돌림식 뚜껑 오프너

{Bottle cap opener}

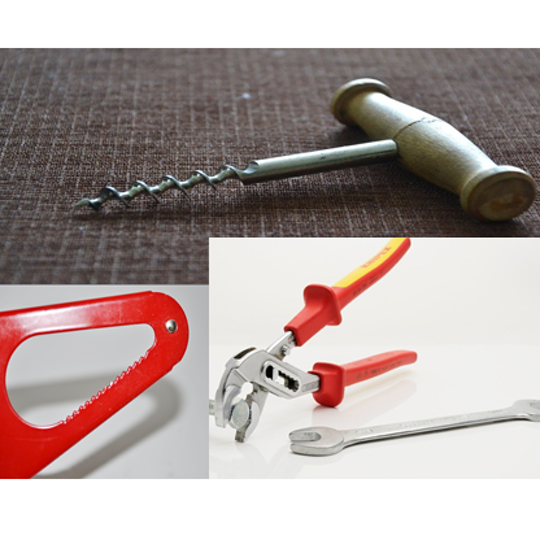

▶병뚜껑의 크기는 다양하고 부드러운 재질의 오프너는 찢어지거나 헛도는 경우가 많아 완력이 많이 소모된다.



▶통조림이나 잼같은 압축되어 있는 병을 열려고 할 때 손의 힘이 약해 열 수 없는데 어른도 쉽게 열지 못하게 된다.

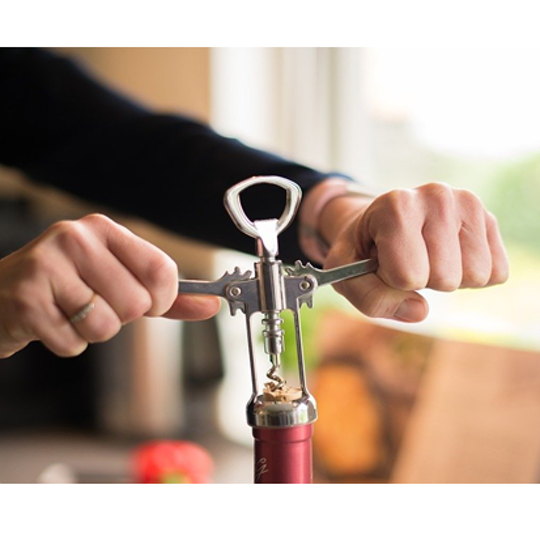

▶와인오프너처럼 돌려서 따는 방법을 고안

▶실리콘 뚜껑조임대로 흡착하여 흡착된 상태로 돌리면서 뚜껑을 열 수 있도록 한다.

▶나사형 뚜껑이 열리는 방향인 우측으로 나선형으로 구성된 실리콘 뚜껑조임대로 흡착됨과 동시에 1차 고정

▶미끄러짐을 방지하기 위해 본체 하단에 돌기 형식으로 형성된 조임돌기로 2차 고정

▶돌림나사가 연결된 돌림손잡이를 돌리면 용기뚜껑이 흡착되어 회전방향으로 돌리는 약력으로 따라 돌면서 뚜껑이 열림

▶실리콘 뚜껑 조임대가 구성된 본체가 뚜껑과 흡착하여 뚜껑이 본체와 밀착하여 돌리면 수월하게 뚜껑을 열 수 있다.





▶1차 렌더링-보틀에 적용



▶2차 렌더링 후 샘플 작업->잼통에 적용

*하단이 신축성 있는 실리콘으로 구성되어 뚜껑이 흡착되며 고정

*흡착된 투입부 내 측에서는 용기의 헤드부분이 밀착되었을 때 공기의 흐름을 막는 신축성 있는 실리콘 뚜껑조임대가 나사형태로 구성되어 있어 움직임을 방지

*본체에 형성된 조임회전축과 조임돌기가 1차적으로 뚜껑을 조이고 미끄럼방지와 흡착을 위해 실리콘 뚜껑조임대가 실리콘재질로 부착

*돌림손잡이나 회전손잡이가 돌리면서 같이 회전함으로 나사식 병뚜껑이 열리는 돌림식 뚜껑 오프너를 제공

미국특허: 제10,173,877 B2

BOTTLE CAP OPENER

​

​

▶용기뚜껑을 조이거나 돌림으로써 쉽게 통조림이나 유리병을 열리게 하는 효과가 있다.

▶기존의 뚜껑오프너가 필요로 하는 약력을 최소화하면서 돌리면서 나선형으로 따라 열리게 함으로써 어린이나 노약자도 쉽게 뚜껑을 열 수 있게 하는 효과가 있다.
